SketchUp

Logiciel de modélisation en 3D gratuit, offert par Google il permet de concevoir tout objet du plus simple comme une tasse au plus élaboré, comme une ville entière.

SketchUp a été revendu par Google à Trimble, mais le support devrait rester disponible sur http://sketchup.google.com.

Il peut aussi s'interfacer grâce à Building Maker avec Earth pour y inclure des modèlisation de bâtiments réels et enrichir ainsi la carte du Monde.

Comment cela fonctionne

Un modèle est fait à partir de lignes et de facettes. On compose une facette avec des lignes et cela devient un objet utilisable dans un plan, que l'on peut redimensionner, combiner avec d'autres objets.

Pour passer de la 2D à la 3D, on dispose d'un outil d'extrusion propre à Sketchup, nommé Push/Pull. Un rectangle devient une boite par un simple déplacement de la souris avec cet outil.

On va plus loin en opérant une extrusion selon un chemin ce qui permet d'obtenir des formes particulières, c'est l'outil Follow Me.

Un autre outil permet de peindre une surface ou lui appliquer une texture.

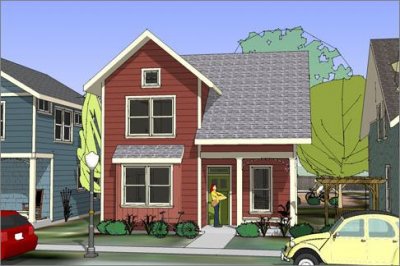

Les objets sont ensuite combinés pour produire des objets plus complexes, comme les maisons sur l'image à droite. Pour cela deux outils sont disponibles. Groups pour construire des objets composites et Components qui permet de réaliser des copies relationnelles: quand on modifie un exemplaire, les autres le sont aussi.

Que peut-on faire avec Sketchup?

Création de paysages avec l'outil Sandbox.
Aide contextuelle avec Instructor.
Vue d'ensemble pour les objets complexes avec les outils Layers et Outliner.
Ajout d'annotations comme sur les plans d'architectes avec les outils Dimensions et Labels.
Navigation en 3D avec l'outil Look Around. Vous pouvez choisir l'angle de vision et vous déplacer en 3D.
Mémorisation d'une vue avec Scène. En combinant des scènes, vous créez une animation.
Importation de fichiers 3DS.
Importations d'images JPEG, PNG et PDF pouvant servir de textures.
Exportation de scènes aux formats JPEG et PNG (Seule la version pro exporte en PDF).
Large galerie d'objets prédéfinis, le 3D Warehouse.

Le pour et le contre

Pour:

Outil de mise en relief (extrusion) performant et simple d'utilisation après un court apprentissage.
Vaste bibliothèque d'objets à importer.

Contre:

Langage de script exotique pour les plugins. On ne peut importer de script en C bien qu'ils soient légion.
Pas de ray-tracing inclut comme c'est le cas dans Blender. Pour obtenir des vues réalistes il faut ajouter une extension et elles sont très onéreuses (alors que Scketchup est gratuit).
Les tutoriels en vidéo sont ennuyeux et mal faits, d'une faible utilité.

SketchUp Pro

La version payante inclut un outil d'agencement permettant de réaliser des plans en 2D et des présentations interactives.
Elle permet d'échanger des modèles avec d'autres logiciels de CAO (conception assistée par ordinateur).
Elle inclut aussi Style Builder qui génère un plan modélisable à partir d'un croquis fait à la main.
